【产品用途】
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质
【产品特点】
1、为避免中腔异常升压，在闸板的进口侧设置了泄压孔
2、凭据阀门的事情温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、凭据事情温度合理选用填料，垫片等零件的质料
4、严格控制质料的化学成份及低温攻击韧性等力学性能指标
5、接纳多种配管法兰标准及密封面型式，适用于种种工程需要
【性能参数】
|
型号 |
DZ40Y-16 |
DZ40Y-25 |
|
|
事情压力（MPa) |
1.6 |
2.5 |
|
|
适用温度（℃） |
LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196 |
||
|
质料 |
填料 |
浸四氟乙烯石棉绳 |
|
|
手轮 |
QT450-10 |
||
|
阀杆螺母 |
ZCuA110Fe3 |
||
|
阀杆 |
1Cr18Ni9Ti |
||
|
垫片 |
低温石棉 |
||
【主要外形和连接尺寸】
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
Z40Y-16L |
||||||||
|
20 |
150 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
540 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
690 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
780 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
930 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-Φ23 |
980 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
1180 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
1390 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-3 |
12-Φ25 |
1620 |
580 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-Φ25 |
1810 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-Φ30 |
1970 |
640 |
|
Z40Y-25 |
||||||||
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-Φ14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-Φ14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-Φ18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
540 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
690 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
780 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
930 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
980 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
1180 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
1390 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-Φ30 |
1620 |
580 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-Φ34 |
1810 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-Φ34 |
1970 |
640 |

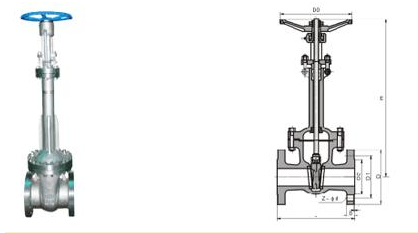

【结构图片】
