  目今位置 — 截止阀系列 — 不锈钢截止阀
产品名称:

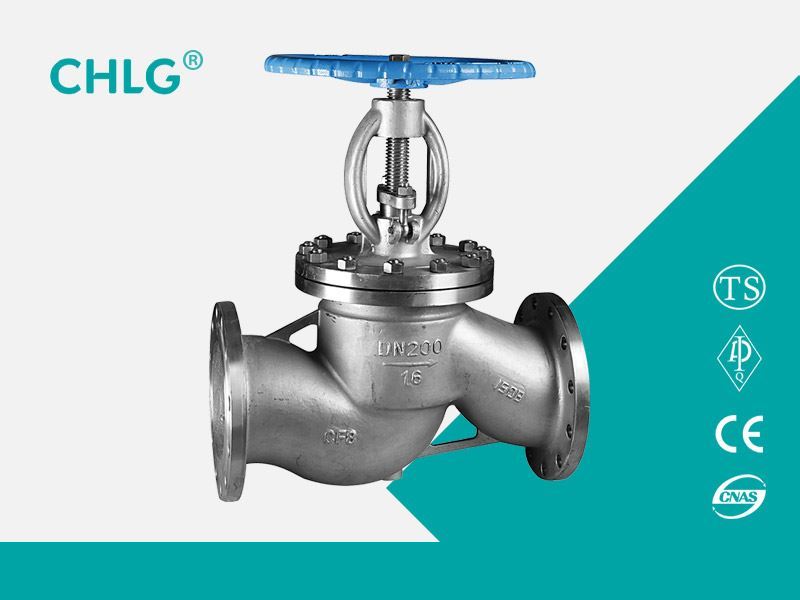

不锈钢截止阀

所属分类:

截止阀系列

产品简介:

J41H、J41Y、J41W 国标不锈钢截止阀的启闭件是圆柱形的阀瓣 ,密封面呈平面或锥面 ,阀瓣沿流体的中心线作直线运动 。国标截止阀只适用于全开和全关 ,一般不必来调理流量 ,定做时允许作调理和节流 。

【产品用途】

J41HJ41YJ41W 国标不锈钢截止阀的启闭件是圆柱形的阀瓣 ,密封面呈平面或锥面 ,阀瓣沿流体的中心线作直线运动 。国标截止阀只适用于全开和全关 ,一般不必来调理流量 ,定做时允许作调理和节流 。



【产品特点】

1、结构简单 ,制造和维修比较便当

2、事情行程小 ,启闭时间短

3、密封性好 ,密封面间磨擦力小 ,寿命较长



【执行标准】

设计规范:GB/T 12235

结构长度:GB/T 12221

法兰连接:JB/T 79

试验与检验:JB/T 9002

产品标识:GB/T 12220

供货规范:JB/T 7928



性能参数】

型号

J41H-16C160C

J41Y-16C160C

J41W-16P160P

事情压力(MPa

1.616.0

适用温度(℃)

425

150

适用介质

水、蒸汽、油品

弱腐化性介质

质料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体质料

填料

石棉石墨、柔性石墨、聚四氟乙烯

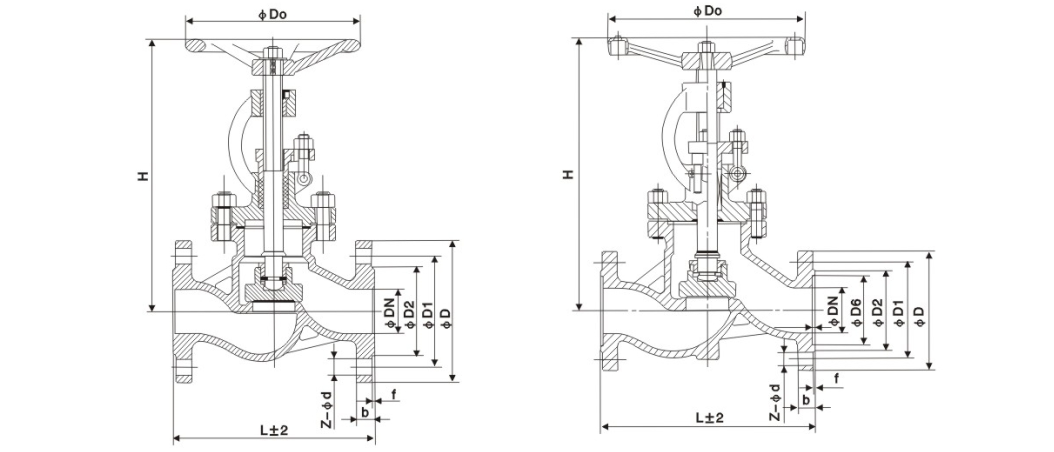

主要外形和连接尺寸】

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

D0

J41H-16C

15

130

95

65

45

14-2

4-Φ14

170

120

20

150

105

75

55

14-2

4-Φ14

190

140

25

160

115

85

65

14-2

4-Φ14

205

160

32

180

135

100

78

16-2

4-Φ18

270

180

40

200

145

110

85

16-3

4-Φ18

310

200

50

230

160

125

100

16-3

4-Φ18

358

240

65

290

180

145

120

18-3

4-Φ18

373

240

80

310

195

160

135

20-3

8-Φ18

435

280

100

350

215

180

155

20-3

8-Φ18

500

300

125

400

245

210

185

22-3

8-Φ18

614

320

150

480

280

240

210

24-3

8-Φ23

674

360

200

600

335

295

265

26-3

12-Φ23

811

400

250

650

405

355

320

30-3

12-Φ25

969

450

300

750

460

410

375

30-3

12-Φ25

1145

580

350

850

520

470

435

34-4

16-Φ25

1280

640

400

980

580

525

485

36-4

16-Φ30

1452

640

J41H-25C

15

130

95

65

45

16-2

4-Φ14

170

120

20

150

105

75

55

16-2

4-Φ14

190

140

25

160

115

85

65

16-2

4-Φ14

205

160

32

180

135

100

78

18-2

4-Φ18

270

180

40

200

145

110

85

18-3

4-Φ18

310

200

50

230

160

125

100

20-3

4-Φ18

358

240

65

290

180

145

120

22-3

8-Φ18

373

240

80

310

195

160

135

22-3

8-Φ18

435

280

100

350

230

190

160

24-3

8-Φ23

500

300

125

400

270

220

188

28-3

8-Φ25

614

320

150

480

300

250

218

30-3

8-Φ25

674

360

200

600

360

310

278

34-3

12-Φ25

811

400

250

650

425

370

332

36-3

12-Φ30

969

450

300

750

485

430

390

40-4

16-Φ30

1145

580

350

850

550

490

448

44-4

16-Φ34

1280

640

400

980

610

550

505

48-4

16-Φ34

1452

640



【结构图片】
